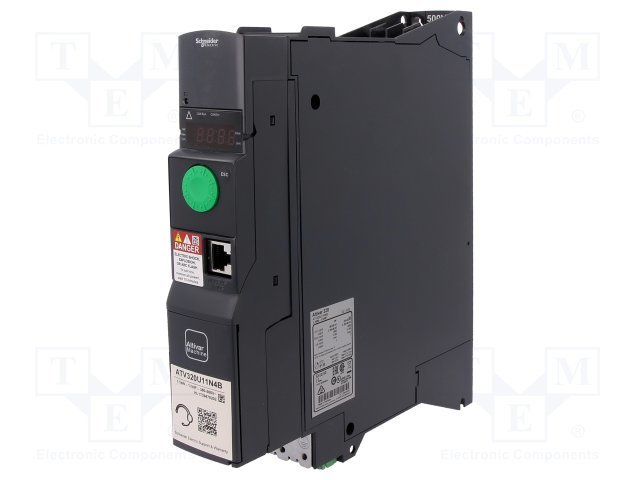

3.2 A at 380 V for heavy duty 2.4 A at 500 V for heavy duty
muhtemel hat Isc
5 kA
görünen güç
2.1 kVA at 500 V for heavy duty
sürekli çıkış akımı
2,3 A -de 4 kHz için Ağır şart
maksimum geçici akım
3,5 A süresince 60 s için Ağır şart
asenkron motor kontrol profili
Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f Sensörsüz vektör akı kontrolü - Enerji Tasarrufu Gerilim/frekans oranı, 5 nokta Gerilim/frekans oranı, 2 nokta Sensörsüz akı vektör kontrolü, standart
senkron motor kontrol profili
Sensörsüz vektör kontrolü
hız kontrol cihazı çıkış frekansı
0.1...599 Hz
nominal anahtarlama frekansı
4 kHz
anahtarlama frekansı
4...16 kHz akım değer kaybı ile 2...16 kHz ayarlanabilir
güvenlik fonksiyonu
STO (güvenli tork kapatma) SIL 3 SS1 (güvenli durdurma 1) SMS (güvenli maksimum hız) SLS (güvenli hız limiti) GDL (makine kapağı kilitleme)
haberleşme port protokolü
CANopen Modbus
opsiyonel haberleşme modülleri
Iletişim modülü: CANopen daisy zinciri RJ45 Iletişim modülü: CANopen SUB-D 9 Iletişim modülü: CANopen açık stil terminal bloğu Iletişim modülü: EtherCAT RJ45 Iletişim modülü: DeviceNet Iletişim modülü: Ethernet/IP Iletişim modülü: Profibus DP V1 Iletişim modülü: Profinet Iletişim modülü: Ethernet Powerlink
Tamamlayıcı
model
Standart tip
çıkış gerilimi
<= güç besleme gerilimi
izin verilebilir geçici akım güçlendirmesi
1,5 x In süresince 60 s için Ağır şart
hız aralığı
1...100ile asenkron motor açık döngü modunda
hız doğruluğu
Nominal kaymanın +/- % 10'u 0,2 Tn - Tn
tork doğruluğu
+/- 15 %
geçici aşırı moment
% 170...200 nominal motor torku
frenleme torku
<= 170 % with braking resistor during 60 s
düzenleme döngüsü
Ayarlanabilir PID regülatör
motor kayma kompanzasyonu
Gerilim/frekans oranında (2 veya 5 puan) geçerli değil Ayarlanabilir % 0...300 Otomatik her türlü yük
hızlanma ve yavaşlama rampaları
S Lineer Yavaşla rampasının otomatik durdurma DC enjeksiyonu U Yavaşlama rampasının adaptasyonu Rampa anahtarlama CUS
durana kadar frenleme
DC enjeksiyon ile
koruma tipi
Sürücü: termal koruma Sürücü: çıkış fazları ve toprak arasındaki aşırı akım Sürücü: giriş faz kesmeleri Sürücü: aşırı ısınmaya karşı koruma Sürücü: motor fazları arasındaki kısa devre
4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps için CANopen
veri biçimi
8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus
polarizasyon tipi
Empedans yok için Modbus
adreslerin sayısı
1...247 için Modbus 1...127 için CANopen
erişim yöntemi
Slave için CANopen
besleme
Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC (+/- 5 %) akım <= 10 mA (aşırı yük ve kısa devre koruması)
yerel sinyalleme
1 LED yeşil için CANopen çalışması 1 LED kırmızı için CANopen hatası 1 LED kırmızı için sürücü hatası 1 LED kırmızı için sürücü gerilimi
genişlik
45 mm
yükseklik
325 mm
derinlik
245 mm
ürün ağırlığı
2.6 kg
analog giriş sayısı
3
analog giriş tipi
Gerilim (AI1): 0...10 V DC, empedans 30000 Ohm, çözünürlük 10 bit Çift kutuplu diferansiyel gerilim (AI2): +/- 10 V DC, empedans 30000 Ohm, çözünürlük 10 bit Akım (AI3): 0...20 mA (veya 4-20 mA, x-20 mA, 20-x mA veya yapılandırmy göre diğer modeller), empedans 250 Ohm, çözünürlük 10 bit
Dijital giriş sayısı
7
Dijital giriş tipi
Programlanabilir (blok/kaynak) (DI1...DI4): 24...30 V DC: seviye 1 PLC Darbe girişi 20 kpps olarak programlanabilir (DI5): 24...30 V DC: seviye 1 PLC Anahtar-yapılandırılabilir PTC prob (DI6): 24...30 V DC Güvenli tork kapatma (STO): 24...30 V DC, empedans 1500 Ohm
Dijital giriş lojiği
Negatif lojik (blok): : DI1...DI6, > 19 V (durum 0) < 13 V (state 1) Pozitif lojik (kaynak): : DI1...DI6, < 5 V (durum 0) > 11 V (state 1)
analog çıkış sayısı
1
analog çıkış tipi
Yazılım-yapılandırılabilir akım (AQ1): 0...20 mA, empedans 800 Ohm, çözünürlük 10 bit Yazılım-yapılandırılabilir gerilim (AQ1): 0...10 V, empedans 470 Ohm, çözünürlük 10 bit
örnekleme süresi
Analog giriş (AI1, AI2, AI3): 2 ms Analog çıkış (AQ1): 2 ms
doğruluk
Analog giriş AI1, AI2, AI3: +/- % 0,2 -10...60 °C sıcaklık için Analog giriş AI1, AI2, AI3: +/- % 0,5 25 °C sıcaklık için Analog çıkış AQ1: +/- 1 % 25 °C sıcaklık için Analog çıkış AQ1: +/- % 2 -10...60 °C sıcaklık için
doğrusallık hatası
Analog giriş (AI1, AI2, AI3): maksimum değerin +/- % 0,2...0,5'i Analog çıkış (AQ1): +/- % 0,3
Dijital çıkış sayısı
3
Dijital çıkış tipi
Yapılandırılabilir röle lojiki NA/NK (R1A, R1B, R1C): elektrik dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki NA (R2A, R2B): elektrik dayanıklılık 100000 cycles Lojik (LO)
yenileme süresi
Lojik giriş (DI1...DI6): 8 ms (+/- 0,7 msn) Röle çıkışı (R1A, R1B, R1C): 2 ms Röle çıkışı (R2A, R2C): 2 ms
minimum anahtarlama akımı
Röle çıkışı (R1, R2): 5 mA -de 24 V DC
maksimum anahtarlama akımı
Röle çıkışı (R1) üzerinde dirençli yük (cos phi = 1: 3 A -de 250 V AC Röle çıkışı (R1) üzerinde dirençli yük (cos phi = 1: 4 A -de 30 V DC Röle çıkışı (R1, R2) üzerinde endüktif yük (cos phi = 0.4: 2 A -de 250 V AC Röle çıkışı (R1, R2) üzerinde endüktif yük (cos phi = 0.4: 2 A -de 30 V DC Röle çıkışı (R2) üzerinde dirençli yük (cos phi = 1: 5 A -de 250 V AC Röle çıkışı (R2) üzerinde dirençli yük (cos phi = 1: 5 A -de 30 V DC
özel uygulama
Makine
Hız kontrol cihazı uygulama seçeneği
Hoisting self erecting Material handling carousel Material handling conveyor Material handling lifting platfrom Material handling palletizers - medium performance Material handling transfer table Material handling turn table Material working (wood, ceramic, stone, pvc, metal) cutting - medium accuracy Material working (wood, ceramic, stone, pvc, metal) drilling Material working (wood, ceramic, stone, pvc, metal) saw Packaging bagging Packaging feed conveyor low performance Packaging filling bottles - intermittent operation Packaging linear labeling Packaging other application Packaging stretching wrapping Packaging tray take Textile knitting Textile printing machines Textile spinning Washing machines car Washing machines other application Hoisting standard crane - travelling or trolley
Motor güç aralığı
0.55...1 kW 380...440 V 3 phases 0.55...1 kW 480...500 V 3 phases
Motor yolverici tipi
Hız kontrol cihazı
Ortam
yalıtım
Güç ve kontrol arasındaki terminaller
yalıtım direnci
> 1 mOhm -de 1 dakika için topraklamaya 500 V DC
gürültü seviyesi
43 dB 'e uygun86/188/EEC
W cinsinden güç dağılımı
37 W (fan) -de 380 V, 4 kHz
çalışma konumu
Dikey +/- 10 derece
elektromanyetik uyumluluk
Iletimli radyo frekansı bağışıklık testi 'e uygunIEC 61000-4-6 seviye 3 Elektrik hızlı geçici/patlama bağışıklık testi 'e uygunIEC 61000-4-4 seviye 4 Elektrostatik deşarj bağışıklık testi 'e uygunIEC 61000-4-2 seviye 3 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi 'e uygunIEC 61000-4-3 seviye 3 Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunIEC 61000-4-11 1,2/50 µs - 8/20 µs kesinti bağışıklık testi 'e uygunIEC 61000-4-5 seviye 3
kirletme derecesi
2 'e uygunEN/IEC 61800-5-1
titreşim direnci
1,5 mm tepeden tepeye[Alan](f =[Alan]3...13 Hz) 'e uygunEN/IEC 60068-2-6 1 gn[Alan](f =[Alan]13...200 Hz) 'e uygunEN/IEC 60068-2-6
darbe dayanımı
15 gn süresince 11 ms 'e uygunEN/IEC 60068-2-27
bağıl nem
5...95 % yoğuşmasız 'e uygunIEC 60068-2-3 5...95 % damlayan su olmadan 'e uygunIEC 60068-2-3
çalışma için ortam hava sıcaklığı
-10...50 °C değer kaybı olmadan 50...60 °C değer kaybı faktörü ile
depolama için ortam hava sıcaklığı
-25...70 °C
çalışma yüksekliği
<= 1000 m değer kaybı olmadan 1000...2000 m 100 m başına % 1 akım düşüşüyle
standartlar
EN/IEC 61800-3 EN/IEC 61800-5-1 EN 55011 sınıf A grup 1 EN 61800-3 ortam 1 kategori C2 EN 61800-3 çevre 2 kategori C2
